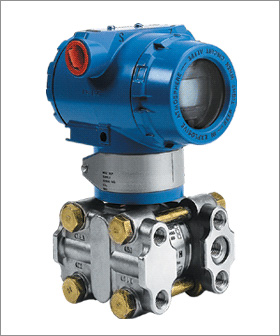

3351DR型微差压变送器
admin 2015-09-14
二、3351DR型微差压变送器
以差动电容为检测原理，组成微差压电容式变送器，输入压力为0-50～1000Pa，输出4～20mA DC模拟信号。
使用对象：液体、气体和蒸气
微差压变送器
1 0-50～300Pa
2 0-0.1～1KPa
代号 功能
N
普通模拟型：（输出：4
～
20mA）
G
常规智能型：（输出：4
～
20mA）
S
标准智能型：（输出：4
～
20mA带HART总线协议）
代号
结构材料
法兰接头
排气/排液阀
隔离膜片
灌充液体
J1
316不锈钢
316不锈钢
316不锈钢
硅油
J2
316不锈钢
316不锈钢
哈氏C-276
J3
316不锈钢
316不锈钢
蒙乃尔
J4
316不锈钢
316不锈钢
钽
代号
静压MPa
A
1
代号
精度
Q1
0.2%FS
Q2
0.5%FS
代号
电气连接头
L1
M20X1.5内螺纹
L2
1/2NPT内螺纹
代号
附加选项
M1
0～
100%线性指示表头
M3
数字显示表头
B1
2〃管装弯支架
B2
墙装/板装弯支架
B3
2〃管装平支架
D0
泄放阀在压力室中部
D1
侧面泄放阀在压力室上部
D2
侧面泄放阀在压力室下部
C0
1/2〃锥管内螺纹接头
C1
1/2〃引压接头及后部焊接引压管φ14（供货时含C0）
C2
丁字形螺纹接头M20X1.5
d
防爆型EXdIICT5
I
本安型EXiaIICT6
3351DR 2 N JI A Q1 L1 M1B1C0 ← 选型举例
